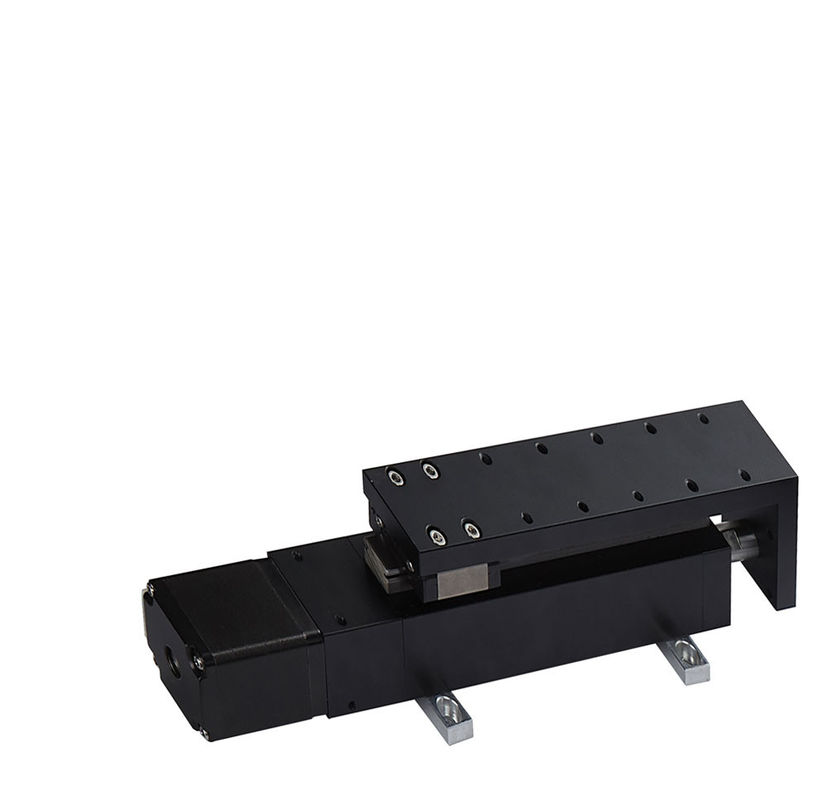

M28Z-030L/LS-2SVT 28*28/48.5*226mm 전기 실린더 28mm 서보 모터와 30mm 스트로크 트라페조이드 스크롤

1제품 개요

일반적으로 사용되는 보조 장치로서, 전기 실린더는 산업 응용 분야에서 어디에서나 사용될 수 있습니다. 전기 실린더는 주로 엔터테인먼트 분야에서 사용됩니다.군사산업, 자동차, 산업 및 기타 분야, 예를 들어: 전자제품, 의학, 식품 및 음료, 목조 가공, 조립 테스트 장비, 재료 운송, 포장 장비,종이 필름 처리, 등등

전기 실린더의 장점

1높은 정확성

전기 실린더는 상부 기계와 같은 제어 시스템과 연결되어 고 정밀 운동 제어를 달성합니다. 제어 정확도는 0.02mm에 쉽게 도달합니다.전기 실린더는 혹독한 환경에서 고장없이 사용할 수 있습니다, 보호 수준은 IP66 이상까지 도달 할 수 있습니다.

2아주 긴 수명

전기 드라이버, 완전히 누출의 문제를 완화, 또한 장기적인 서비스 수명을 제공합니다.

3낮은 소음과 낮은 진동

끝 전자 버퍼 및 브레이킹 제어, 충돌, 극히 낮은 소음 및 진동, 전체 장비에 대한 영향을 줄이고 생산 효율성을 향상

전기 실린더

4고속

가장 빠른 6m/s, 최대 10g 가속, 높은 반응 속도 높은 속도 작동에서도 긴 수명을 제공할 수 있습니다

5저렴한 유지보수

복잡한 환경에서 전기 탱크의 작업은 정기적으로 지방 흡입 윤활료를 필요로 할 뿐이고 교체하기 위해 유지보수가 필요하지 않습니다.그것은 수압 시스템과 공기 압력 시스템에 비해 많은 판매 후 서비스 비용을 줄입니다..

6환경 보호 및 에너지 절약

현재 환경은 환경 친화적, 에너지 절약 및 청결합니다. PLC와 같은 제어 시스템에 연결하여 고 정밀 운동 제어 효과를 달성하기 쉽습니다.

의전기 실린더 선택다음 요인을 고려해야 합니다.

1. 효과적 경로, 단위 mm. 효과적 경로는 전기 실린더의 실행의 효과적 거리를 나타냅니다. 일반적으로,저속 전기 실린더 (100mm/s 미만) 는 최종 충돌을 피하기 위해 효과적인 경로 기준으로 경로 수를 약 20mm 증가시킬 수 있습니다.고속의 경우, 균형은 앞 및 뒷 제한 위치에서 충돌을 피하기 위해 디버깅을 용이하게 하기 위해 필요합니다.

2) 정량속도, 단위 mm/s. 전기 실린더가 완전히 충전되면 정량속도를 결정하는 데 사용됩니다. 속도는 전기 실린더 구동 모터의 힘을 직접 결정합니다.실제 필요에 따라 적절한 속도를 결정하여 낭비와 비용 개선을 피하십시오..

3. 등급 기여, 단위 N 또는 kgf. 전기 실린더의 추진력은 당기 힘과 일치하며 전체 경로에서 모든 위치의 크기는 동일합니다.실제 필요에 따라 선택 하 고 성능 마진의 일정 금액을 남겨주세요.

4위치 정확성, 단위 mm. 일반적으로 반복 위치 정확성을 의미하며 적절한 정확성은 비용을 줄이는 데 좋습니다.

5전력 전압, 단위 V. 우리는 DC와 통신을 포함한 다양한 전압 옵션을 제공합니다.

응용 프로그램:

1포장

제품 설치 과정에서, 푸시 막대기의 압력이 필요하고, 특정 위치에서 특정 수준의 추진력을 유지해야합니다.여기서 다자축 동기화가 사용되는 경우.

2쌓는 것

스택 애플리케이션의 멀티 포인트 순서 배치에는 전체 스트로크 동작이 필요합니다.

3분류 및 이전

또한 여러 축의 고속 협력 활동도 있습니다.

4노즐 작동

전기 실린더는 캔 펌프 펌프의 위치 제어 장치에서 노즐의 깊이를 쉽게 제어하고 조절할 수 있습니다.병 불기 장비의 노즐에 전기 실린더 밀어 막대기를 사용하면 여러 노즐의 위치를 제어 할 수 있습니다 노즐이 삽입됩니다, 그래서 많은 복잡한 기계적 동기화 장치가 저장 될 수 있습니다.

5액체 채우기

액체 관개의 응용에서 전기 실린더 밀어 막대기의 특성은 동시에 사용됩니다. 더 전형적인 것은 요구르트 컵의 채우기입니다.

6이송 수정

일부 얇은 필름 재료 운송 및 가공의 적용에서 실시간 수정 재료의 직렬성이 필요합니다.전기 실린더 밀어 바드는 쉽게 이러한 역동적이고 빠르고 정확한 위치 조정을 달성 할 수 있습니다.

7웰딩 로봇

Applying the electric cylinder pushing rod to the opening and closing movements of the welded fixture can effectively simplify the mechanical structure of the fixture and greatly reduce the weight of the fixture, 로봇 팔 장비가 작동 속도와 효율성을 향상시키는 데 도움이 될 수 있습니다.

8밸브 흐름 조절

기계 및 장비 외에도, 그것은 또한 많은 공정 제어 분야에서 밸브 흐름 제어의 사용에 적합합니다. 전기 실린더의 세르보 포지셔닝은 동적,실시간가벼운 무게, 현장 장비의 배치를 단순화, 높은 보호 수준, 간단한 케이블 연결 및 설치, 유지 관리에 쉽습니다.

2명칭 규정

이름의 의미M28Z-030L-2SVT와 M28Z-030LS-2SVT는 아래와 같습니다.

3주요 사양

참고: 유지 힘은 전기가 없는 상태에서 손실됩니다. 따라서 수직 부하와 외부 힘은 유지될 수 없습니다.수직 구동 장치가 사용 될 때 전자기 브레이크가있는 제품을 선택하십시오..

4기계 도면

M28Z-030L-2SVT의 기계적 도면은 아래와 같습니다.

M28Z-030LS-2SVT의 기계적 도면은 아래와 같습니다.
