| 브랜드 이름: | Kaifull |
| 모델 번호: | M28Z-060L-2STT, M28Z-060LS-2STT |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

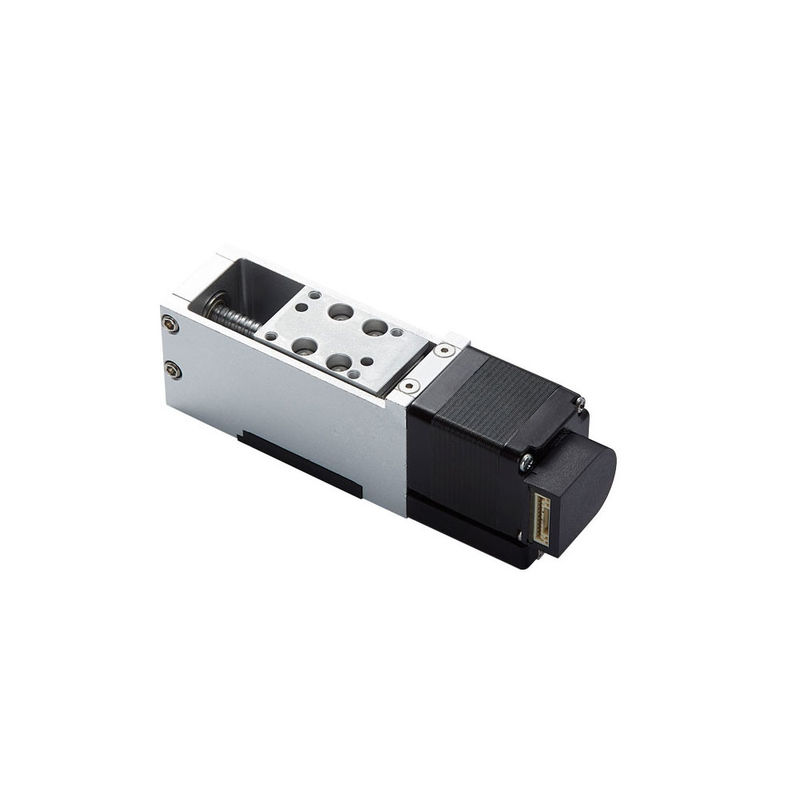

M28Z-060L/LS-2STT 28*28/48.5*226mm 전기 실린더 28mm 스테퍼 모터와 60mm 스트로크 트라페시오드 나사
1제품 개요
전기 실린더는 일반적으로 모터, 저속 메커니즘, 전송 메커니즘, 컨트롤러 등으로 구성됩니다.회전력은 기어와 같은 전송 장치를 통해 기둥으로 전달되어 기둥이 실린더 내부로 이동할 수 있습니다., 따라서 앞뒤로 이동의 출력을 달성합니다.
전기 실린더의 작동 원리는 변속기계를 통해 모터의 회전을 선형 운동으로 조정하는 것입니다.
전기 실린더 내부에는 전기 모터 (AC 서보 모터, 스테프 서보 모터, DC 서보 모터 등) 가 전력원으로 사용되며 회전 운동은 드라이버의 제어로 생성됩니다.
이 회전 운동은 전송 메커니즘을 통해 선형 운동으로 변형되었습니다 (비리, 견과류, 기어 그룹, 벌레 전송 등).
또한, 전기 실린더의 이동 속도와 경로는 모터의 속도와 경로를 조정하여 달성 할 수 있습니다.
장점전기 실린더와 함께,
높은 정확성
전기 실린더는 상부 기계와 같은 제어 시스템과 연결되어 고 정밀 운동 제어를 달성합니다. 제어 정확도는 0.02mm에 쉽게 도달합니다.전기 실린더는 혹독한 환경에서 고장없이 사용할 수 있습니다, 보호 수준은 IP66 이상까지 도달 할 수 있습니다.
아주 긴 수명
전기 드라이버, 완전히 누출의 문제를 완화, 또한 장기적인 서비스 수명을 제공합니다.
낮은 소음 및 낮은 진동
끝 전자 버퍼 및 브레이킹 제어, 충돌, 극히 낮은 소음 및 진동, 전체 장비에 대한 영향을 줄이고 생산 효율성을 향상
전기 실린더
고속
가장 빠른 6m/s, 최대 10g 가속, 높은 반응 속도 높은 속도 작동에서도 긴 수명을 제공할 수 있습니다
저렴한 유지보수
복잡한 환경에서 전기 탱크의 작업은 정기적으로 지방 흡입 윤활료를 필요로 할 뿐이고 교체하기 위해 유지보수가 필요하지 않습니다.그것은 수압 시스템과 공기 압력 시스템에 비해 많은 판매 후 서비스 비용을 줄입니다..
환경 보호 및 에너지 절약
현재 환경은 환경 친화적, 에너지 절약 및 청결합니다. PLC와 같은 제어 시스템에 연결하여 고 정밀 운동 제어 효과를 달성하기 쉽습니다.
2명칭 규정
이름의 의미M28Z-060L-2STT 및 M28Z-060LS-2STT는 아래와 같습니다.
3주요 사양
| 모터 |
28 단계 모터 |
| 스트로크 mm | 60mm |
| 나사 종류 | 트라페지오드 |
| 납 mm | 2mm |
| 최대 속도 mm/s | 30mm/s |
| 최대 수직 부하 | 3kg |
| 최대 수평 부하 | 6kg |
| 반복된 위치 정밀도 mm | ±0.02mm |
| 정압 VDC | 24V DC |
| 피크 전류 A | 1.65A |
| 적용 가능한 컨트롤러 | IDS306 |
| 운영 환경 | 0-40°C, 85%RH 이하 |
| IP | IP40 |
참고: 유지 힘은 전기가 없는 상태에서 손실됩니다. 따라서 수직 부하와 외부 힘은 유지될 수 없습니다.수직 구동 장치가 사용 될 때 전자기 브레이크가있는 제품을 선택하십시오..
4기계 도면
M28Z-060L-2STT의 기계적 도면은 아래와 같습니다.
M28Z-060LS-2STT의 기계적 도면은 아래와 같습니다.
|
