| 브랜드 이름: | Kaifull |
| 모델 번호: | M28Z-100L-2SVT, M28Z-100LS-2SVT |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

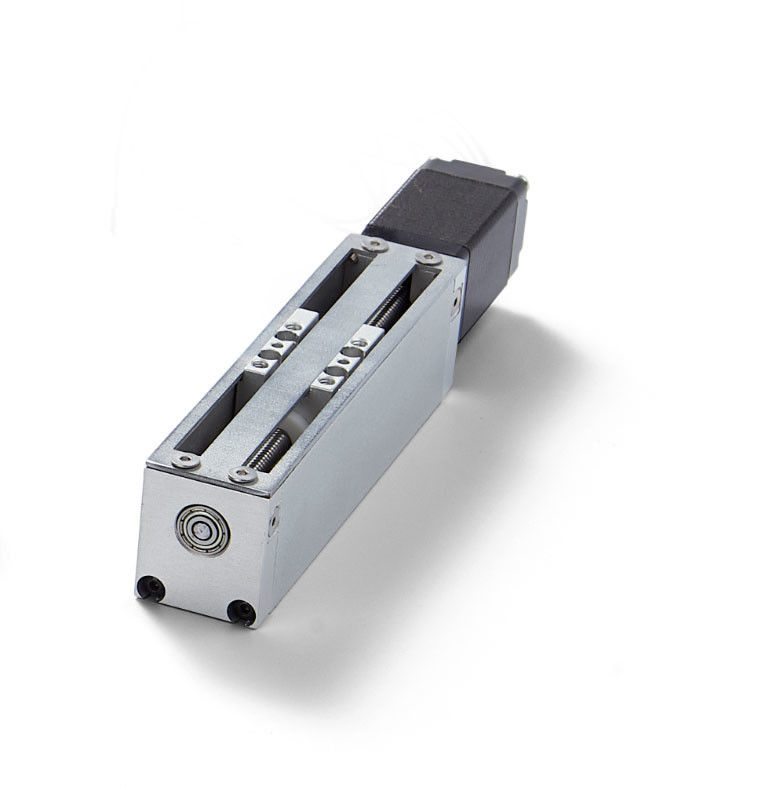

M28Z-100L/LS-2SVT 28*28/48.5*248mm 전기 실린더 28mm 서보 모터와 100mm 스트로크 트라페조이드 스크롤
1제품 개요
전기 실린더는 일반적으로 모터, 저속 메커니즘, 전송 메커니즘, 컨트롤러 등으로 구성됩니다.회전력은 기어와 같은 전송 장치를 통해 기둥으로 전달되어 기둥이 실린더 내부로 이동할 수 있습니다., 따라서 앞뒤로 이동의 출력을 달성합니다.
전기 실린더의 작동 원리는 변속기계를 통해 모터의 회전을 선형 운동으로 조정하는 것입니다.
전기 실린더 내부에는 전기 모터 (AC 서보 모터, 스테프 서보 모터, DC 서보 모터 등) 가 전력원으로 사용되며 회전 운동은 드라이버의 제어로 생성됩니다.
이 회전 운동은 전송 메커니즘을 통해 선형 운동으로 변형되었습니다 (비리, 견과류, 기어 그룹, 벌레 전송 등).
또한, 전기 실린더의 이동 속도와 경로는 모터의 속도와 경로를 조정하여 달성 할 수 있습니다.
다음은 일반적인 응용 시나리오입니다:
1포장
제품 설치 과정에서, 푸시 막대기의 압력이 필요하고, 특정 위치에서 특정 수준의 추진력을 유지해야합니다.여기서 다자축 동기화가 사용되는 경우.
2쌓는 것
스택 애플리케이션의 멀티 포인트 순서 배치에는 전체 스트로크 동작이 필요합니다.
3분류 및 이전
또한 여러 축의 고속 협력 활동도 있습니다.
4노즐 작동
전기 실린더는 캔 펌프 펌프의 위치 제어 장치에서 노즐의 깊이를 쉽게 제어하고 조절할 수 있습니다.병 불기 장비의 노즐에 전기 실린더 밀어 막대기를 사용하면 여러 노즐의 위치를 제어 할 수 있습니다 노즐이 삽입됩니다, 그래서 많은 복잡한 기계적 동기화 장치가 저장 될 수 있습니다.
5액체 채우기
액체 관개의 응용에서 전기 실린더 밀어 막대기의 특성은 동시에 사용됩니다. 더 전형적인 것은 요구르트 컵의 채우기입니다.
6이송 수정
일부 얇은 필름 재료 운송 및 가공의 적용에서 실시간 수정 재료의 직렬성이 필요합니다.전기 실린더 밀어 바드는 쉽게 이러한 역동적이고 빠르고 정확한 위치 조정을 달성 할 수 있습니다.
7웰딩 로봇
Applying the electric cylinder pushing rod to the opening and closing movements of the welded fixture can effectively simplify the mechanical structure of the fixture and greatly reduce the weight of the fixture, 로봇 팔 장비가 작동 속도와 효율성을 향상시키는 데 도움이 될 수 있습니다.
8밸브 흐름 조절
기계 및 장비 외에도, 그것은 또한 많은 공정 제어 분야에서 밸브 흐름 제어의 사용에 적합합니다. 전기 실린더의 세르보 포지셔닝은 동적,실시간가벼운 무게, 현장 장비의 배치를 단순화, 높은 보호 수준, 간단한 케이블 연결 및 설치, 유지 관리에 쉽습니다.
2명칭 규정
이름의 의미M28Z-100L-2SVT와 M28Z-100LS-2SVT는 아래와 같습니다.
3주요 사양
| 모터 |
28 SERVO 모터 |
| 스트로크 mm | 100mm |
| 나사 종류 | 트라페소이드 |
| 납 mm | 2mm |
| 최대 속도 mm/s | 30mm/s |
| 최대 수직 부하 | 3kg |
| 최대 수평 부하 | 6kg |
| 반복된 위치 정밀도 mm | ±0.02mm |
| 정압 VDC | 24V DC |
| 피크 전류 A | 1.0A |
| 적용 가능한 컨트롤러 | IDS306 |
| 운영 환경 | 0-40°C, 85%RH 이하 |
| IP | IP40 |
참고: 유지 힘은 전기가 없는 상태에서 손실됩니다. 따라서 수직 부하와 외부 힘은 유지될 수 없습니다.수직 구동 장치가 사용 될 때 전자기 브레이크가있는 제품을 선택하십시오..
4기계 도면
M28Z-100L-2SVT의 기계적 도면은 아래와 같습니다.
M28Z-100LS-2SVT의 기계적 도면은 아래와 같습니다.
|
|
