| 브랜드 이름: | Kaifull |
| 모델 번호: | YK-ZX01-165 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

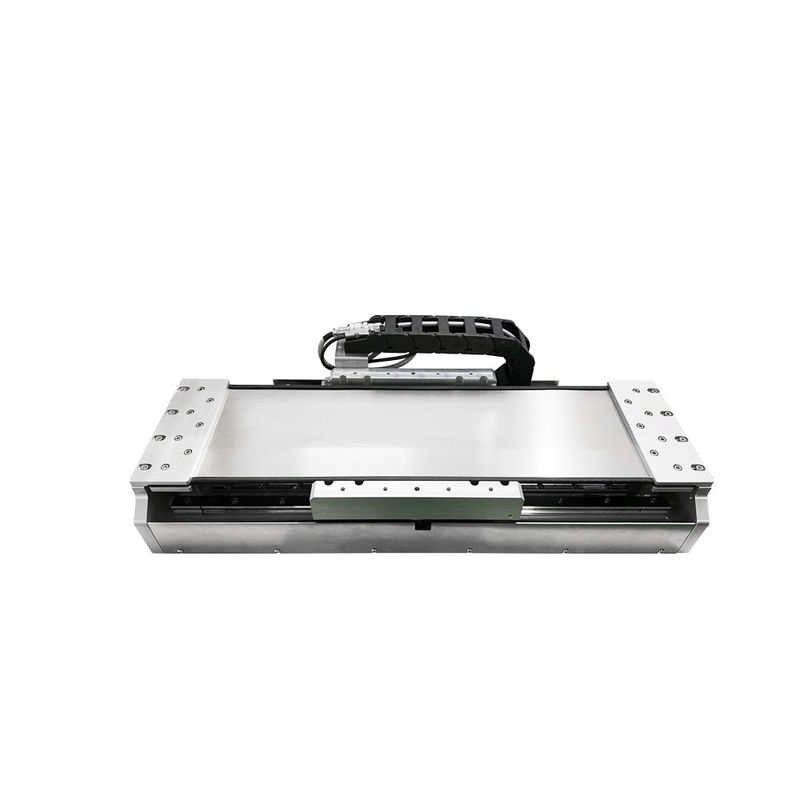

YK-ZX01-165 ZX 시리즈 고 정밀 선형 모터 모듈
1제품 개요
직동 선형 모터 (direct drive linear motor, 직선 모터) 는 선형 변속기를 직접 완료하는 장치이다. 공 선도 스크루와 같은 기계 변속기 부품을 직접 교체할 수 있다.랙과 피니언, 벨트 / 롤리 등은 변속기의 공백과 기계 변속기에서 발생하는 소음, 마모, 진동 및 기타 관련 문제를 크게 줄입니다.
변속기는 회전 모터 스테이터와 로터를 수평으로 퍼뜨리고, 직결하여 부하를 구동하는 것입니다.선형 모터는 높은 전송 효율과 좋은 동적 반응으로 특징입니다선형 모터는 산업 자동화 발전과 장비 요구 사항이 엄격해짐에 따라 널리 사용됩니다.
응용 프로그램:
카이풀 선형 모터는 반도체 조립, 광출석 기계, 레이저 기계, 웨이퍼 감지, AOI, 전자 조립,정밀 분배, 의료 치료, PCB 파칭, 섬유 기계, 디지털 잉크젯 프린팅, 지능형 분류, 수하물 운송, 고속 라미네이션 장비, 식품 처리, 좌표 측정,정밀 밀링, 와이어 절단, 초고속 기계 등
2카이풀 선형 모터 장점
높은 정확성:
선형 모터는 직접 전송을 달성 할 수 있습니다. 이는 중간 링크에 의한 다양한 정밀 오류의 축적을 제거합니다.그리고 반발과 같은 전통적인 전송의 단점을 피합니다.,
관성, 마찰 및 불충분한 딱딱성, 더 높은 정밀 전송을 달성하기 위해.
끝없는 스트로크, 멀티 로터 동시 / 비동시 전송:
선형 모터는 스테이터의 연결을 통해 끝없는 스트로크 전송을 달성 할 수 있습니다.하나의 스테이터에는 여러 개의 액추에이터가 장착되어 동일한 축 방향으로 여러 개의 움직임을 독립적으로 제어 할 수 있습니다..
안전성, 신뢰성, 유지보수 적고 장수성
선형 모터는 접촉 없는 전송을 달성할 수 있습니다. 기계적 마찰 손실이 거의 0이기 때문에, 오류는 거의 없습니다. 선형 모터는 안전합니다.매우 신뢰성 있고 오래 사용되며 유지 보수도 거의 없습니다..
훌륭한 역동 성능:
선형 모터의 프레임 없는 부분은 접촉이 없습니다.기계적 변속기 제한이 없으며 짧은 시간에 낮은 속도에서 높은 속도까지 다양한 범위에서 고 정밀의 모션 컨트롤을 달성 할 수 있습니다.따라서, 그것은 높은 동적 반응, 강력한 실시간 성능과 매우 높은 가속 (최고 20g) 으로 특징입니다.
낮은 소음:
낮은 소음 선형 모터의 전송 방식은 회전 모터와 다릅니다.선형 모터는 모터에서 작업 테이블까지 중간 기계적 전송이 없으며 "제로 접촉 및 제로 전송"을 실현합니다.따라서 시스템은 소음도 낮고 소음이 적습니다.
진동과 높은 성능.
간단한 기계 구조:
선형 모터는 회전 운동을 선형 운동으로 변환하는 추가 장치를 제거
구조적 설계와 제조 조립을 크게 줄이고 전체 무게와 부피를 줄입니다.
3선형 모터 명칭 규칙
4주요 성능 사양
| 기지 너비 | 1650.0mm |
| 최대 속도 | 2.0m/s |
| 최대 가속도/1G=10m/s^2 | 20m/s^2 |
| 정확성 |
반복성:±1μm 절대:±2μm |
| 가장 높은 버스 전압 | 600.0V |
| 부력량 | 238.0N |
| 가속 전류 | 5.2팔 |
| 최고 추진력 | 532.0N |
| 최고류 | 18.0팔 |
| 추진 상수 ± 10% | 45.77N/Arms |
| 역 EMF 상수 ± 10% | 37.35V ((pk) /m/s |
| 저항력 | 2.6Ω |
| 인덕턴스 | 180.4mH |
| 전기 시간 상수 | 70.08ms |
| 자기력 인력 | 0.96KN |
| 코일 최대 온도 | 120.0oC |
| ポールペア 피치 (N-N) | 240.0mm |
| 로터의 길이가 | 2100.0mm |
| 로터 질량 | 10.90kg |
| 스타터 질량 | 3.50kg/m |
| 기계적 매개 변수 | |
|
부하 |
가속: 2G, 속도: 2000mm/s, 머무는 시간: 0.2s, 이동 거리: 1000mm. 최대 작동 속도: 3000mm/s 수평 설치: 15kg |
| 정확성 | 자석 격자 (해상도: 1μm): 반복 정확도: ±3μm 광적 격자 (해상도: 1μm): 반복 정확도: ±2μm |
| 직선성 | ±2μm/300mm |
| 모듈 무게 | 60mm 이동: 8.5kg (0.7kg 증가 추가 60mm 이동 당). |
|
|
