| 브랜드 이름: | Kaifull |
| 모델 번호: | YK-KE-60 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

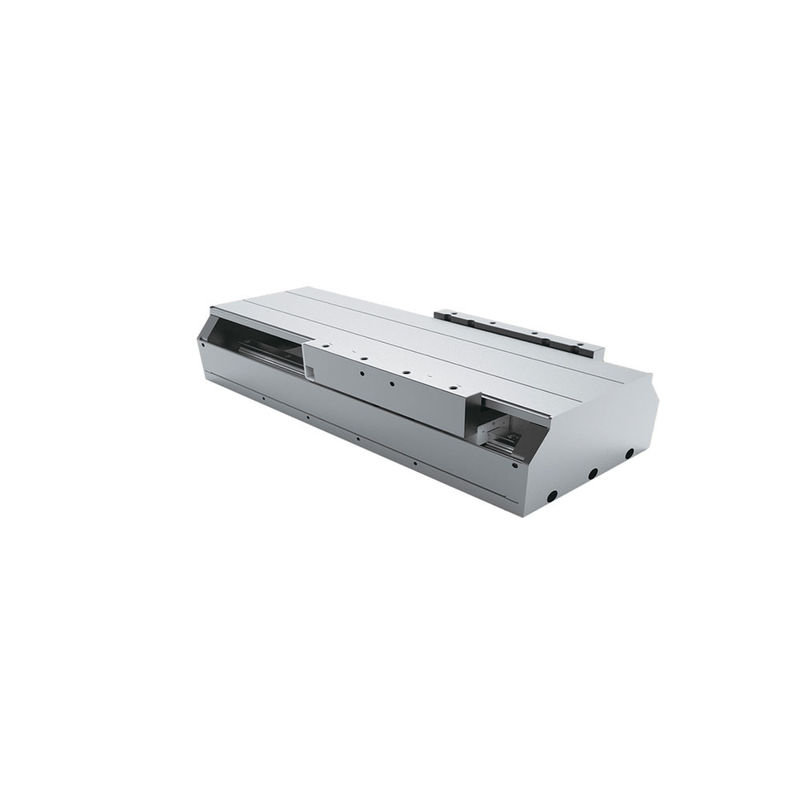

YK-KE-60 179N 산업 자동화용 고성능 품질의 고정도 반접연 선형 모터 모듈
1제품 개요
선형 모터는 전기 에너지를 직접 이동 기계로 변환하는 중간에 변환 메커니즘이 필요하지 않은 전송 장치입니다.그것은 광선 및 전시 평면에 따라 열리고 평평한 회전 모터로 간주 될 수 있습니다선형 모터 (linear motor) 는 밀기 막대 모터 (pushing rod motor) 라고도 불린다. 가장 일반적인 선형 모터 유형은 평면형, U 모양 굴레형, 파이프형이다.
선형 모터는 종종 회전 모터가 평평한 것으로 간단히 설명되며 작동 원리는 비슷합니다. 로터는 에포시스 재료로 코일을 압축하여 만들어집니다.자기 경로는 강철 평면에 고정되어 있습니다.모터의 로터는 코일 와일링, 홀 부품 회로 보드, 전기 난방 조절기 (온도 센서 온도 모니터링) 및 전자 인터페이스를 포함합니다.정규 회전 모터, 로터와 스테이터의 움직임은 적절한 공기 간격을 유지하기 위해 베어링이 필요합니다.선형 모터는 자기장에 로터에서 생성되는 움직임의 위치를 유지하기 위해 선형 가이드 필요합니다선형 모터는 직선적 인 코더에 의해 로터의 위치를 피드백해야합니다. 이는 위치 정확성을 향상시키기 위해 부하의 위치를 직접 측정 할 수 있습니다.
실용적이고 저렴한 선형 모터의 사용 이전에 모든 선형 운동은 롤러, 기어, 롤리 또는 롤리를 사용하여 회전 기계에서 변환되어야했습니다. 많은 응용 프로그램에서큰 부하에 부딪히고 드라이브 샤프트가 수직이라면이러한 방법은 여전히 가장 좋습니다. 그러나 선형 모터는 매우 높은 속도와 매우 낮은 속도, 높은 가속,거의 유지보수 없음 (접촉 부품 없음), 고 정밀, 빈 뒷면이 없습니다. 그것은 단지 모터가 기어, 샤프트 또는 롤리를 필요로하지 않는다는 것을 요구합니다.성능을 줄이고 기계적 수명을 단축하기 위해 불필요한 부품은 제거됩니다..
응용 프로그램:
카이풀 선형 모터는 반도체 조립, 광출석 기계, 레이저 기계, 웨이퍼 감지, AOI, 전자 조립,정밀 분배, 의료 치료, PCB 파칭, 섬유 기계, 디지털 잉크젯 프린팅, 지능형 분류, 수하물 운송, 고속 라미네이션 장비, 식품 처리, 좌표 측정,정밀 밀링, 와이어 절단, 초고속 기계 등
CNC 분야에서 선형 모터는 선형 모션 시스템에서 널리 사용됩니다. 선형 모터의 드라이브를 통해 CNC 기계는 고속 및 고 정밀 처리를 달성 할 수 있습니다.생산 효율과 제품 품질을 향상시키는 동시에동시에 선형 모터는 또한 빠른 반응과 낮은 관동성의 특성을 가지고 있으며, 이는 처리 과정에서 오류와 진동을 줄일 수 있습니다.그리고 처리 정확도를 더욱 향상시킵니다..
포장 기계의 분야에서 선형 모터는 고속과 고 정밀 선형 움직임과 위치를 달성 할 수 있습니다.포장 기계의 생산 효율과 자동화 수준을 향상시키는동시에 선형 모터는 또한 빠른 시작과 중지, 기계적 충격과 진동을 줄이고 포장 기계의 안정성과 신뢰성을 향상시킬 수 있습니다.
지능형 제조 분야에서, 자동화 생산 라인의 중요한 부분으로서, 선형 모터는 고속과 고 정밀 물질 전송 및 위치화를 달성 할 수 있습니다.선형 모터의 구동으로, 자동화 된 생산 라인은 생산 효율과 제품 품질을 향상시키는 연속적이고 안정적인 작동을 달성 할 수 있습니다.선형 모터는 또한 생산 과정의 지능과 유연성을 달성하기 위해 센서 및 컨트롤러와 같은 스마트 장치와 협력 할 수 있습니다..
2. 카이플 선형 모터
복잡한 프로세스를 단순화하고 모듈을 형성합니다.
전통적인 선형 모터를 깨고, 복잡하고 다중 구성 요소로 구성됩니다.및 읽기 머리 받침대가 단순하고 견고한 통합 모듈을 형성하기 위해 통합됩니다..
극도로 높은 정확성, 영구:
전문적인 과정을 통해 알루미늄 프로파일에 직접 가이드 레일을 삽입하고, 그 다음 고정도 밀링 기계를 사용하여 단발 정밀 밀링을 통해선형 모터는 더 높은 달성
정확성, 내구성 향상
더 많은 기름 저장, 더 긴 운영:
큰 석유 저장 용량으로 가장 큰 모듈은 단일 기름 주입으로 최대 10만 킬로미터까지 달릴 수 있습니다.
더 높은 부하 용량, 더 안정적인 작동:
슬라이더에는 1~2톤의 부하를 견딜 수 있는 각 공이 있는 많은 정밀 철구들이 포함되어 있습니다.
가혹 한 요구 에 흔들리지 않는 것:
500mm의 특이한 부하를 견딜 수 있는 모듈은 여전히 완벽하게 작동합니다.
더 나은 마모 및 경식 저항을 위한 최적화된 재료:
내장 된 안내 레일은 스테인레스 스틸 재료로 만들어져 마모, 부식 및 경직에 뛰어난 저항을 제공합니다.
3. KE 시리즈 선형 모터 이름 지정 규칙
4주요 성능 사양
| 최고 추진력 | 179.0N |
| 연속 추진력 | 44.8N |
| 선형 모터 상수 | 7.0N/(W1/2) |
| 최대 연속 분산 전력 | 41.2W |
| 최고류 | 10.0팔 |
| 연속 전류 | 2.5 무기 |
| 힘 일정한 | 17.9N/Arms |
| 역 EMF (전자 운동 힘) | 14.6V 피크/m/s |
| @25°의 간단 impedance | 3.2 오프 |
| 중간 인덕턴스 | 90.4mH |
| 전기 시간 상수 | 3.0ms |
| 최대 터미널 전압 | 460Vds |
| 최대 롤링 온도 | 120.C |
| 코일 무게: | 0.35KG |
| 전기 주기의 길이가 | 200.0mm |
| 기계적 매개 변수 | |
|
부하 |
가속: 1G, 속도: 500mm/s, 휴식 시간: 0.2s, 이동 거리: 600mm 최대 작동 속도: 1000mm/s 수평 설치: 6kg 측면에 매달린 설치: 3kg |
| 정확성 | 자기 격자 (해상도: 1μm): 반복 정확도: ±5μm. 광적 격자 (해상도: 1μm): 반복 정확도: ±3μm. |
| 직선성 | ±10μm/300mm |
| 모듈 무게 | 60mm 이동 20kg (0.32kg 증가 추가 60mm 이동 당). |
| 가이드 레일 | 이중 가이드 레일 탑재 |
| 설치 방법 | 수평 설치/옆에 매달린 설치 |
|
|
