| 브랜드 이름: | Kaifull |
| 모델 번호: | YK-KE-85-B |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

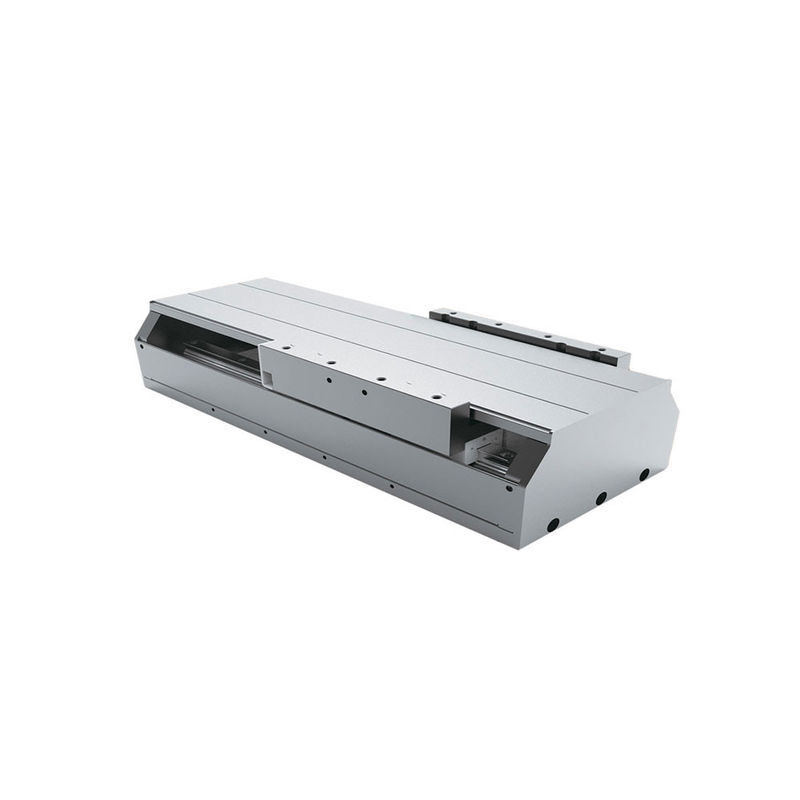

YK-KE-85 392N 산업 자동화용 고성능 품질의 고정도 반접연 선형 모터 모듈
1제품 개요
직동 선형 모터 (direct drive linear motor, 직선 모터) 는 선형 변속기를 직접 완료하는 장치이다. 공 선도 스크루와 같은 기계 변속기 부품을 직접 교체할 수 있다.랙과 피니언, 벨트 / 롤리 등은 변속기의 공백과 기계 변속기에서 발생하는 소음, 마모, 진동 및 기타 관련 문제를 크게 줄입니다.
변속기는 회전 모터 스테이터와 로터를 수평으로 퍼뜨리고, 직결하여 부하를 구동하는 것입니다.선형 모터는 높은 전송 효율과 좋은 동적 반응으로 특징입니다선형 모터는 산업 자동화 발전과 장비 요구 사항이 엄격해짐에 따라 널리 사용됩니다.
응용 프로그램:
CNC 필드 분야에서, 선형 모터 선형 운동 시스템에서 널리 사용됩니다. 선형 모터의 드라이브를 통해 CNC 기계는 고속 및 고 정밀 처리를 달성 할 수 있습니다.생산 효율과 제품 품질을 향상시키는 동시에동시에 선형 모터는 또한 빠른 반응과 낮은 관동성의 특성을 가지고 있으며, 이는 처리 과정에서 오류와 진동을 줄일 수 있습니다.그리고 처리 정확도를 더욱 향상시킵니다..
포장 기계의 분야에서 선형 모터는 고속과 고 정밀 선형 움직임과 위치를 달성 할 수 있습니다.포장 기계의 생산 효율과 자동화 수준을 향상시키는동시에 선형 모터는 또한 빠른 시작과 중지, 기계적 충격과 진동을 줄이고 포장 기계의 안정성과 신뢰성을 향상시킬 수 있습니다.
지능형 제조 분야에서, 자동화 생산 라인의 중요한 부분으로서, 선형 모터는 고속과 고 정밀 물질 전송 및 위치화를 달성 할 수 있습니다.선형 모터의 구동으로, 자동화 된 생산 라인은 생산 효율과 제품 품질을 향상시키는 연속적이고 안정적인 작동을 달성 할 수 있습니다.선형 모터는 또한 생산 과정의 지능과 유연성을 달성하기 위해 센서 및 컨트롤러와 같은 스마트 장치와 협력 할 수 있습니다..
의학 분야, 선형 모터도 널리 사용됩니다.
우선, 선형 모터는 외과 장치 드라이버에서 중요한 역할을 수행했습니다. 전통적인 외과 장비에서는 일반적으로 체인 또는 벨트 및 기타 전송 방법을 사용합니다.이러한 전송 방법은 비효율적일 뿐만 아니라, 그러나 또한 진동과 오류에 취약하여 수술 정확성에 영향을 미칩니다. 선형 모터는 높은 정확성과 빠른 반응의 특성을 가지고 있습니다.운전자의 수술 장비 요구 사항을 더 잘 충족시킬 수 있습니다.예를 들어, 선형 모터는 최소 침습 수술에서 수술 장비의 운전자를 위해 사용될 수 있으며 수술을 더 정확하고 빠르게 할 수 있습니다.
둘째, 선형 모터는 의료 장비에도 널리 사용됩니다. 많은 의료 장비는 의료용 엑스레이 기계와 같은 정밀 운동 조절을 달성해야합니다.CT 기계 및 다른 영상 장비선형 모터의 높은 정확성과 높은 안정성은 이러한 장비에 대한 더 나은 운동 제어 성능을 제공할 수 있습니다.따라서 장비의 탐지 정확성과 처리 효과를 향상시킵니다..
선형 모터는 의료기기의 설계에도 중요한 역할을 합니다. 예를 들어, 일부 의료기기는 미세 움직임을 달성해야 합니다.그리고 선형 모터의 미크론 수준의 정확도는 이 수요를 충족시킬 수 있습니다.의료기기 설계에서 선형 모터는 로봇 기술과 결합하는 것과 같은 다른 기술과 결합 할 수 있습니다.원격 제어 및 자동화 작업을 달성하고 의료 서비스의 효율성과 품질을 향상시킬 수 있습니다..
2제품 특징
복잡한 프로세스를 단순화하고 모듈을 형성합니다.
전통적인 선형 모터를 깨고, 복잡하고 다중 구성 요소로 구성됩니다.및 읽기 머리 받침대가 단순하고 견고한 통합 모듈을 형성하기 위해 통합됩니다..
극도로 높은 정확성, 영구:
전문적인 과정을 통해 알루미늄 프로파일에 직접 가이드 레일을 삽입하고, 그 다음 고정도 밀링 기계를 사용하여 단발 정밀 밀링을 통해선형 모터는 더 높은 달성
정확성, 내구성 향상
더 많은 기름 저장, 더 긴 운영:
큰 석유 저장 용량으로 가장 큰 모듈은 단일 기름 주입으로 최대 10만 킬로미터까지 달릴 수 있습니다.
더 높은 부하 용량, 더 안정적인 작동:
슬라이더에는 1~2톤의 부하를 견딜 수 있는 각 공이 있는 많은 정밀 철구들이 포함되어 있습니다.
가혹 한 요구 에 흔들리지 않는 것:
500mm의 특이한 부하를 견딜 수 있는 모듈은 여전히 완벽하게 작동합니다.
더 나은 마모 및 경식 저항을 위한 최적화된 재료:
내장 된 안내 레일은 스테인레스 스틸 재료로 만들어져 마모, 부식 및 경직에 뛰어난 저항을 제공합니다.
3. KE 시리즈 선형 모터 이름 지정 규칙
4주요 성능 사양
| 최고 추진력 | 392.0N |
| 연속 추진력 | 98.0N |
| 선형 모터 상수 | 10.5N/(W1/2) |
| 최대 연속 분산 전력 | 59.2W |
| 최고류 | 10.0팔 |
| 연속 전류 | 2.5 무기 |
| 힘 일정한 | 39.2N/Arms |
| 역 EMF (전자 운동 힘) | 32.1V피크/(m/s) |
| @25°의 간단 impedance | 6.6 오프 |
| 중간 인덕턴스 | 210.4mH |
| 전기 시간 상수 | 20.8ms |
| 최대 터미널 전압 | 460Vds |
| 최대 롤링 온도 | 120°C |
| 코일 무게: | 10.7kg |
| 전기 주기의 길이가 | 200.0mm |
| 기계적 매개 변수 | |
| 부하 |
가속: 1G, 속도: 1000mm/s, 머무는 시간: 0.2s, 이동 거리: 1000mm. 측면에 매달린 설치: 10kg |
| 정확성 | 자기 격자 (해상도: 1μm): 반복 정확도: ±5μm. 광적 격자 (해상도: 1μm): 반복 정확도: ±3μm. |
| 직선성 | ±10μm/300mm |
| 모듈 무게 | 60mm 이동 5.6kg (0.5kg 증가 추가 60mm 이동 당). |
| 가이드 레일 | 내장된 듀얼 가이드 레일 |
| 설치 방법 | 수평 설비/변형 설비 |
|
|
