| 브랜드 이름: | Kaifull |
| 모델 번호: | YK-KE-115 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

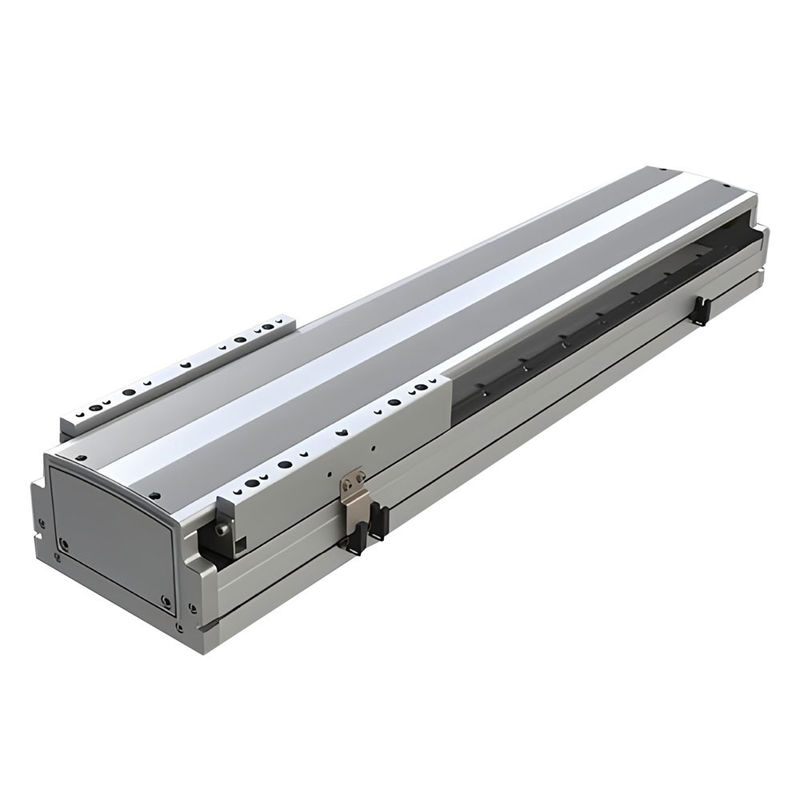

YK-KE-115 812N 산업 자동화용 고성능 품질의 고정도 반 닫힌 선형 모터 모듈
1제품 개요
선형 모터는 전기 에너지를 직접 이동 기계로 변환하는 중간에 변환 메커니즘이 필요하지 않은 전송 장치입니다.그것은 광선 및 전시 평면에 따라 열리고 평평한 회전 모터로 간주 될 수 있습니다선형 모터 (linear motor) 는 밀기 막대 모터 (pushing rod motor) 라고도 불린다. 가장 일반적인 선형 모터 유형은 평면형, U 모양 굴레형, 파이프형이다.
선형 모터는 종종 회전 모터가 평평한 것으로 간단히 설명되며 작동 원리는 비슷합니다. 로터는 에포시스 재료로 코일을 압축하여 만들어집니다.자기 경로는 강철 평면에 고정되어 있습니다.모터의 로터는 코일 와일링, 홀 부품 회로 보드, 전기 난방 조절기 (온도 센서 온도 모니터링) 및 전자 인터페이스를 포함합니다.정규 회전 모터, 로터와 스테이터의 움직임은 적절한 공기 간격을 유지하기 위해 베어링이 필요합니다.선형 모터는 자기장에 로터에서 생성되는 움직임의 위치를 유지하기 위해 선형 가이드 필요합니다선형 모터는 직선적 인 코더에 의해 로터의 위치를 피드백해야합니다. 이는 위치 정확성을 향상시키기 위해 부하의 위치를 직접 측정 할 수 있습니다.
선형 모터 작동 원리:
회전 모터의 스테터로서의 부분은 원부품, 그리고 로터로서의 부분은 2차부품이라고 불린다. 실제 적용에서,원부와 중부 부분의 길이가 서로 다르므로 원부와 중부 부분의 결합이 필요한 이동 범위 내에서 안정적으로 이루어집니다.예를 들어 선형 인덕션 모터를 들자면, 원전 윙링이 AC 전원 공급 장치에 연결되면 공기 틈에서 파동하는 자기장을 생성합니다.2차 전자기장에서는 전자기 추진력과 전류가 발생합니다.그러면 전류는 자기장을 생성하고 이 두 자기장의 상호 작용으로 인해 토크가 생성됩니다.그러면 2차 부분은 움직이고, 그래서 로터가 회전하기 시작 하 고, 부차가 고정 된 경우, 주요 이동 할 것입니다.
회전 모터와 비교하면이너 모터는 주로 다음의 특징을 가지고 있습니다.:
첫째, 구조는 간단합니다. 선형 모터가 기계적 메커니즘을 통해 회전 움직임을 선형 운동으로 변환할 필요가 없기 때문에 구조 자체가 단순화됩니다.그래서 무게와 부피가 크게 감소합니다..
두 번째는 회전을 선형 운동으로 변환하는 기계 부품의 제거로 인해 높은 위치 정확성입니다. 위치는 직접적으로 자기파에 의해 제어됩니다.전용 선형 모터 컨트롤러로 제어되는.
세 번째는 빠른 반응 속도, 높은 민감성, 그리고 좋은 무작위성입니다. 선형 모터는 쉽게 자기식축에 의해 지원됩니다.그래서 그것은 접촉없이 운동과 스테터 사이에 특정 공기 간격을 유지. 감수성, 속도 및 무작위성. 선형 스테퍼 모터의 정상적인 속도는 1m / s에서 10m / s이며 고객이 필요하면 100m / s까지 속도를 사용자 정의 할 수 있습니다.
네 번째는 높은 신뢰성과 긴 수명입니다. 선형 모터는 접촉 전력 전송을 달성 할 수 없습니다.그리고 실패율은 훨씬 낮고 유지보수 없이.
2카이플 제품 특징
복잡한 프로세스를 단순화하고 모듈을 형성합니다.
전통적인 선형 모터를 깨고, 복잡하고 다중 구성 요소로 구성됩니다.및 읽기 머리 받침대가 단순하고 견고한 통합 모듈을 형성하기 위해 통합됩니다..
극도로 높은 정확성, 영구:
전문적인 과정을 통해 알루미늄 프로파일에 직접 가이드 레일을 삽입하고, 그 다음 고정도 밀링 기계를 사용하여 단발 정밀 밀링을 통해선형 모터는 더 높은 달성
정확성, 내구성 향상
더 많은 기름 저장, 더 긴 운영:
큰 석유 저장 용량으로 가장 큰 모듈은 단일 기름 주입으로 최대 10만 킬로미터까지 달릴 수 있습니다.
더 높은 부하 용량, 더 안정적인 작동:
슬라이더에는 1~2톤의 부하를 견딜 수 있는 각 공이 있는 많은 정밀 철구들이 포함되어 있습니다.
가혹 한 요구 에 흔들리지 않는 것:
500mm의 특이한 부하를 견딜 수 있는 모듈은 여전히 완벽하게 작동합니다.
더 나은 마모 및 경식 저항을 위한 최적화된 재료:
내장 된 안내 레일은 스테인레스 스틸 재료로 만들어져 마모, 부식 및 경직에 뛰어난 저항을 제공합니다.
3. KE 시리즈 선형 모터 이름 지정 규칙
4주요 성능 사양
| 최고 추진력 | 812.0N |
| 연속 추진력 | 203.0N |
| 선형 모터 상수 | 12.2N/(W1/2) |
| 최대 연속 분산 전력 | 149.3W |
| 최고류 | 10.0팔 |
| 연속 전류 | 2.5 무기 |
| 힘 일정한 | 81.2N/Arms |
| 역 EMF (전자 운동 힘) | 66.3V 피크/m/s |
| @25°의 간단 impedance | 11.6 오프 |
| 중간 인덕턴스 | 46mH |
| 전기 시간 상수 | 40.2ms |
| 최대 터미널 전압 | 460Vds |
| 최대 롤링 온도 | 120.C |
| 코일 무게: | 10.8KG |
| 전기 주기의 길이가 | 200.0mm |
| 기계적 매개 변수 | |
| 부하 | 가속: 1G, 속도: 1000mm/s, 머무는 시간: 0.2s, 이동 거리: 1000mm. 최대 작동 속도: 2000mm/s 수평 설치: 35kg 측면에 매달린 설치: 20kg |
| 정확성 | 자기 격자 (해상도: 1μm): 반복 정확도: ±5μm. 광적 격자 (해상도: 1μm): 반복 정확도: ±3μm. |
| 직선성 | ±10μm/300mm |
| 모듈 무게 | 60mm 이동: 9.0kg (0.75kg 증가 추가 60mm 이동 당). |
| 가이드 레일 | 외부에 내장된 이중 안내 레일 |
| 설치 방법 | 수평 설비/변형 설비 |
|
|
