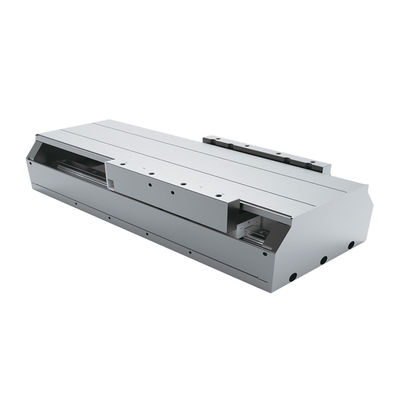

YK-KE-146 835N 산업 자동화용 고 정밀 반 폐쇄 선형 모터 모듈

1제품 개요

직동 선형 모터 (direct drive linear motor, 직선 모터) 는 선형 변속기를 직접 완료하는 장치이다. 공 선도 스크루와 같은 기계 변속기 부품을 직접 교체할 수 있다.랙과 피니언, 벨트 / 롤리 등은 변속기의 공백과 기계 변속기에서 발생하는 소음, 마모, 진동 및 기타 관련 문제를 크게 줄입니다.
변속기는 회전 모터 스테이터와 로터를 수평으로 퍼뜨리고, 직결하여 부하를 구동하는 것입니다.선형 모터는 높은 전송 효율과 좋은 동적 반응으로 특징입니다선형 모터는 산업 자동화 발전과 장비 요구 사항이 엄격해짐에 따라 널리 사용됩니다.

선형 모터는 종종 회전 모터가 평평한 것으로 간단히 설명되며 작동 원리는 비슷합니다. 로터는 에포시스 재료로 코일을 압축하여 만들어집니다.자기 경로는 강철 평면에 고정되어 있습니다.모터의 로터는 코일 와일링, 홀 부품 회로 보드, 전기 난방 조절기 (온도 센서 온도 모니터링) 및 전자 인터페이스를 포함합니다.정규 회전 모터, 로터와 스테이터의 움직임은 적절한 공기 간격을 유지하기 위해 베어링이 필요합니다.선형 모터는 자기장에 로터에서 생성되는 움직임의 위치를 유지하기 위해 선형 가이드 필요합니다선형 모터는 직선적 인 코더에 의해 로터의 위치를 피드백해야합니다. 이는 위치 정확성을 향상시키기 위해 부하의 위치를 직접 측정 할 수 있습니다.

회전 모터와 비교하면 선형 모터는 주로 다음과 같은 특성을 가지고 있습니다.

• 구조는 간단합니다. 선형 모터가 기계적 메커니즘을 통해 회전 운동을 선형 운동으로 변환할 필요가 없기 때문에 구조 자체가 단순화됩니다.그래서 무게와 부피가 크게 감소합니다..
• 두 번째는 회전을 선형 운동으로 변환하는 기계 부품의 제거로 인해 높은 위치 정확성입니다. 위치는 직접적으로 자기파에 의해 제어됩니다.전용 선형 모터 컨트롤러로 제어되는.
• 세 번째는 빠른 반응 속도, 높은 민감성, 그리고 좋은 무작위성입니다. 선형 모터는 쉽게 자기식축에 의해 지원됩니다.그래서 그것은 접촉없이 운동과 스테터 사이에 특정 공기 간격을 유지. 감수성, 속도 및 무작위성. 선형 스테퍼 모터의 정상적인 속도는 1m / s에서 10m / s이며 고객이 필요하면 100m / s까지 속도를 사용자 정의 할 수 있습니다.
• 네 번째는 높은 신뢰성과 긴 수명입니다. 선형 모터는 접촉 전력 전송을 달성 할 수 없습니다.그리고 실패율은 훨씬 낮고 유지보수 없이.

응용 프로그램:

카이풀 선형 모터는 반도체 조립, 광출석 기계, 레이저 기계, 웨이퍼 감지, AOI, 전자 조립,정밀 분배, 의료 치료, PCB 파칭, 섬유 기계, 디지털 잉크젯 프린팅, 지능형 분류, 수하물 운송, 고속 라미네이션 장비, 식품 처리, 좌표 측정,정밀 밀링, 와이어 절단, 초고속 기계 등

2제품 특징

복잡한 프로세스를 단순화하고 모듈을 형성합니다.

전통적인 선형 모터를 깨고, 복잡하고 다중 구성 요소로 구성됩니다.및 읽기 머리 받침대가 단순하고 견고한 통합 모듈을 형성하기 위해 통합됩니다..

극도로 높은 정확성, 영구:

전문적인 과정을 통해 알루미늄 프로파일에 직접 가이드 레일을 삽입하고, 그 다음 고정도 밀링 기계를 사용하여 단발 정밀 밀링을 통해선형 모터는 더 높은 달성
정확성, 내구성 향상

더 많은 기름 저장, 더 긴 운영:

큰 석유 저장 용량으로 가장 큰 모듈은 단일 기름 주입으로 최대 10만 킬로미터까지 달릴 수 있습니다.

더 높은 부하 용량, 더 안정적인 작동:

슬라이더에는 1~2톤의 부하를 견딜 수 있는 각 공이 있는 많은 정밀 철구들이 포함되어 있습니다.

가혹 한 요구 에 흔들리지 않는 것:

500mm의 특이한 부하를 견딜 수 있는 모듈은 여전히 완벽하게 작동합니다.

더 나은 마모 및 경식 저항을 위한 최적화된 재료:

내장 된 안내 레일은 스테인레스 스틸 재료로 만들어져 마모, 부식 및 경직에 뛰어난 저항을 제공합니다.

3. KE 시리즈 선형 모터 이름 지정 규칙

4주요 성능 사양
