| 브랜드 이름: | Kaifull |
| 모델 번호: | YK-XXY150 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

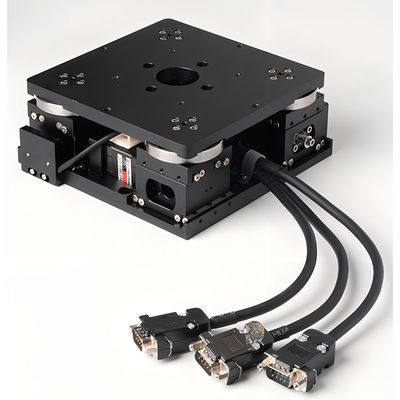

YK-XXY150 XXY UVW 자동화 모션 컨트롤을 위한 고 정밀 정렬 플랜트 형태
1제품 개요
포지셔닝 플랫폼은 네 가지 유형으로 나눌 수 있습니다: XYθ 포지셔닝 플랫폼, UVW 포지셔닝 플랫폼, XXY 포지셔닝 플랫폼 및 XXYY 포지셔닝 플랫폼.
카이풀 XXY 고 정밀 미세 조정 정렬 플랫폼은 X 방향으로 이동 제어 모듈의 두 세트, Y 축 방향으로 이동 제어 모듈의 한 세트,그리고 자유 축 이동 제어 모듈그것은 어떤 XXY 방향으로 이동하는 동안 다른 회전 각 θ를 생성 할 수 있으며 정확도는 매우 높습니다.
플랫폼은 중요한 산업 장비로 반도체 포장, 전자 제조,의료기기 제조플랫폼의 작동 원칙과 특성은 플랫폼의 성능과 사용 효과에 중요한 영향을 미칩니다.
위치 설정 플랫폼의 작동 원리는 정확한 동작 제어 기술에 기반합니다.플랫폼의 움직임과 위치를 통해 플랫폼에 고정된 위치를 정확하게 제어성능은 빠르고 정확하고 안정적입니다.
고 정밀 위치 시스템 내의 기계적 실행 부품으로, 반도체,시험 장비, LCD 및 광 제품 생산 기계 (광섬유, 광 렌즈 등), 노출 기계, 접착 기계, 마스크 인쇄 기계, WAFER 위치, 부품 설치PCB 굴착 기계, LCD 조명 기능 검사, 절단 기계, 스티커 필름 기계 (LCD / FPC), 온라인 인쇄 기계 등.
2제품 하이라이트
높은 정확성
± 1에서 ± 10μm 위치 조정 정밀도
높은 신뢰성
최대 80000 시간 평균 수명 시간은 자동화 응용 프로그램에서 플랫폼의 높은 신뢰성을 보여줍니다
사용 편리함
간단한 애플리케이션 인터페이스는 플랫폼의 간편한 운영과 고객 애플리케이션에 대한 빠른 통합을 가능하게 합니다.
장시간 보증
최대 3년 보증은 고객들이 서비스 걱정 없이 이용할 수 있도록 합니다.
2명칭 규정
3주요 성능 사양
| 모델 | YK-XXY150 | ||||
| 위 테이블 | 150mm | ||||
| 테이블 아래 | 160mm | ||||
| 높이 | 66mm | ||||
| 반복된 위치 정확성 | U 레벨 ± 1μm | P 레벨 ± 3μm | E 레벨 ± 10 μm | ||
| 뇌졸중 | ±5mm | ||||
| 회전 각 | ±3° | ||||
| 나사 지름 | φ6mm | ||||
| 스루브 납 | 1mm | ||||
| 선형 궤도 | VR2 타입 | ||||
| 평면성 | ±0.02mm | ||||
| 운동의 평행성 | ±0.03mm | ||||
| 수평 부하 | 30kgf | ||||
| 시체 재료 | 알루미늄 합금 | ||||
| 표면 처리 | 아노드 검은색 | ||||
| 몸무게 | 50.3±2%kg | ||||
| 모터 타입 | 2단계 스텝 28 모터 | ||||
| 운전자 유형 | 엔지니어와 연락해주세요. | ||||
| 센서 | GYQ-L10 (NPN 일반적으로 닫힌) | ||||
3기계적 차원 (mm)
|
|
