| 브랜드 이름: | Kaifull |
| 모델 번호: | YK-XXY160 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

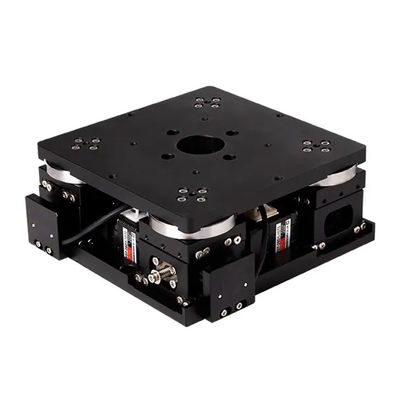

YK-XXY160 XXY UVW XYR 자동화 모션 컨트롤을 위한 고 정밀 정렬 플랜트 형태
1제품 개요
XXY 또는 UVW 정밀 위치 플랫폼은 반도체 포장,전자 제조이 플랫폼의 작동 원리와 특성은 그 성능에 중요한 영향을 미칩니다.
위치 설정 플랫폼의 작동 원리는 정확한 동작 제어 기술에 기반합니다.플랫폼의 움직임과 위치를 통해 플랫폼에 고정된 위치를 정확하게 제어성능은 빠르고 정확하고 안정적입니다.
일반적으로 플랫폼은 X, Y 및 Z의 움직임과 위치를 실현 할 수있는 고정도 선형 안내 레일, 슬라이드 블록, 슬라이드, 격자 레일러 및 기타 구성 요소로 구성됩니다.스포츠의 관점에서각 축의 운동 관계의 합리적인 설계를 통해 공간에서 운동의 합성 및 분해를 보장합니다.작업 조각의 정확하고 안정적인 위치 작업이 실현됩니다..
의주요 특징고 정밀 위치 설정 플랫폼의 경우 다음과 같습니다.
높은 정밀 위치: 높은 정밀 직선 안내 레일, 슬라이드 블록, 스케이트 및 플랫폼에 다른 구성 요소를 사용하여,고 정밀 위치 및 전환을 달성하여 다양한 고 정밀 수준의 요구를 충족시킬 수 있습니다..
빠르고 안정적: 일반적으로 서보 모터와 같은 고 정밀 드라이브가 플랫폼에 사용됩니다. 이는 빠르고 안정적인 움직임 제어 및 생산 효율성을 향상시킬 수 있습니다.
자동화 제어: 포지셔닝 플랫폼의 제어 시스템은 일반적으로 자동화 및 지능형 제어 및 관리를 실현 할 수있는 디지털 제어 기술을 사용합니다.인공적인 작동 강도를 줄이십시오., 생산 효율성과 제품 품질을 향상시킵니다.
강력한 적용 가능성:플랫폼은 다양한 응용 시나리오와 프로세스 필요에 따라 사용자 정의 및 업그레이드 될 수 있습니다..
높은 신뢰성: 고품질의 부품과 재료가 플랫폼에 채택됩니다. 엄격한 테스트와 검사 후에,높은 신뢰성과 안정성을 가지고 있으며 장기간 안정적인 운영을 보장 할 수 있습니다..
응용 프로그램:
CCD 시각 시스템으로, 그것은 플랫폼에 고정된 물체의 X-Y와 φ 각의 정밀 정조를 실현 할 수 있습니다.포장을 탐지합니다.PCB 제조, 휴대 전화 제조, LCD / LED 패널 제조, 태양광 산업 등에서 노출, 직선 인쇄, 압축, 절단 등.
2명칭 규정
3주요 성능 사양
| 모델 | YK-XXY160 | ||||
| 위 테이블 | 160mm | ||||
| 테이블 아래 | 160mm | ||||
| 높이 | 66mm | ||||
| 반복된 위치 정확성 | U 레벨 ± 1μm | P 레벨 ± 3μm | E 레벨 ± 10 μm | ||
| 뇌졸중 | ±5mm | ||||
| 회전 각 | ±3° | ||||
| 나사 지름 | φ6mm | ||||
| 스루브 납 | 1mm | ||||
| 선형 궤도 | VR2 타입 | ||||
| 평면성 | ±0.02mm | ||||
| 운동의 평행성 | ±0.03mm | ||||
| 수평 부하 | 30kgf | ||||
| 시체 재료 | 알루미늄 합금 | ||||
| 표면 처리 | 아노드 검은색 | ||||
| 몸무게 | 50.3±2%kg | ||||
| 모터 타입 | 2단계 스텝 28 모터 | ||||
| 운전자 유형 | 엔지니어와 연락해주세요. | ||||
| 센서 | GYQ-L10 (NPN 일반적으로 닫힌) | ||||
3기계적 차원 (mm)
|
|
