| 브랜드 이름: | Kaifull |
| 모델 번호: | YK-XXY180 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

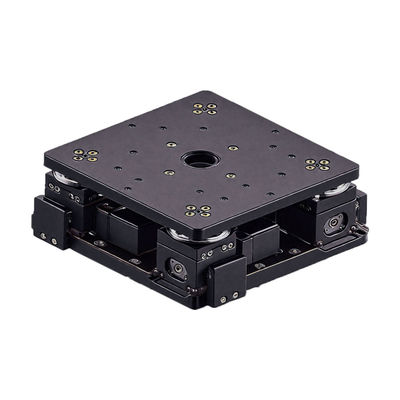

YK-XXY180 XXY UVW XYR 자동화 모션 컨트롤을 위한 고 정밀 정렬 플랜트 형태
1제품 개요
XXY 위치 플랫폼은 원래 독일에서 시작되었습니다. 그것은 큰 바늘-압력 자기 스위치와 프레임 (프레임) 을 채택합니다.그래서 상단의 고정된 유리는 아래쪽 프레임과 결합될 수 있습니다.일본에 도착 한 후, 그것은 전기 3 축 UVW 위치 플랫폼으로 변경되었습니다. 이 기초에 엔지니어 다시 크기와 높이를 줄여,일반적인 XY 형태 위치 구조를 결합, 원본 자기 스위치를 모터로 구동되는 가이드 또는 크로스 가이드 라이로 구성된 3축 또는 4축 모션 제어 모듈로 전환했습니다.
XXY 플랫폼은 X 방향의 모션 제어 모듈 2개 세트, Y 축 방향의 모션 제어 모듈 1개 세트, 자유 축 모션 제어 모듈로 구성됩니다.그것은 어떤 XXY 방향으로 이동하는 동안 다른 회전 각 θ를 생성 할 수 있습니다, 그리고 그 정확도는 매우 높습니다.
일반적으로, 플랫폼은 고 정밀 선형 가이드 레일, 슬라이드 블록, 슬라이드, 격자 레일러 및 다른 구성 요소로 구성되어 있으며, 움직임과 위치를 실현 할 수 있습니다.고정밀 위치 시스템에서 기계적 실행 부품으로그것은 반도체, 테스트 장비, LCD 및 광학 제품 생산 기계 (광섬유,광학 렌즈, 등), 노출 기계, 접착 기계, 마스크 인쇄 기계, WAFER 위치, 부품 설치, PCB 드릴링 기계, LCD 조명 기능 검사, 절단 기계,스티커 필름 기계 (LCD/FPC), 온라인 인쇄기 등
2제품 하이라이트
높은 정확성
우리의 풍부한 설계 및 처리 및 조립 경험을 바탕으로 표준 제품의 반복 정확도는 0.001mm (1 μm) 에 도달 할 수 있습니다.
높은 신뢰성
최대 80000 시간 평균 수명 시간은 자동화 응용 프로그램에서 플랫폼의 높은 신뢰성을 보여줍니다
높은 기계적 안정성
티안한의 짝짓기 플랫폼의 다양한 링크, 스크루, 모터, 라인,그리고 플랫폼의 안정성을 효과적으로 높이기 위해 모든 곳에서 테스트하고 개선하기 위해 부품 처리.
빠른 반응
독점적인 R & D 알고리즘 절차를 통해 전체 속도 속도를 향상시키고 우수한 효율성을 제공합니다.
자동화 제어
포지셔닝 플랫폼의 제어 시스템은 일반적으로 자동화 및 지능형 제어 및 관리를 실현 할 수있는 디지털 제어 기술을 사용하여 인공 작동 강도를 줄일 수 있습니다.그리고 생산 효율과 제품 품질을 향상.
사용 편리함
간단한 애플리케이션 인터페이스는 플랫폼의 간편한 운영과 고객 애플리케이션에 대한 빠른 통합을 가능하게 합니다.
장시간 보증
최대 3년의 보증은 고객들이 서비스 걱정 없이 이용할 수 있도록 합니다.
유연한 사용자 정의
고품질 및 빠른 유연한 사용자 정의 고객 요구에 따라
2명칭 규정
3주요 성능 사양
| 모델 | YK-XXY180 | ||||
| 위 테이블 | 180mm | ||||
| 테이블 아래 | 190mm | ||||
| 높이 | 66mm | ||||
| 반복된 위치 정확성 | U 레벨 ± 1μm | P 레벨 ± 3μm | E 레벨 ± 10 μm | ||
| 뇌졸중 | ±5mm | ||||
| 회전 각 | ±3° | ||||
| 나사 지름 | φ6mm | ||||
| 스루브 납 | 1mm | ||||
| 선형 궤도 | VR2 타입 | ||||
| 평면성 | ±0.02mm | ||||
| 운동의 평행성 | ±0.03mm | ||||
| 수평 부하 | 30kgf | ||||
| 시체 재료 | 알루미늄 합금 | ||||
| 표면 처리 | 아노드 검은색 | ||||
| 몸무게 | 50.3±2%kg | ||||
| 모터 타입 | 2단계 스텝 28 모터 | ||||
| 운전자 유형 | 엔지니어와 연락해주세요. | ||||
| 센서 | GYQ-L10 (NPN 일반적으로 닫힌) | ||||
3기계적 차원 (mm)
|
|
