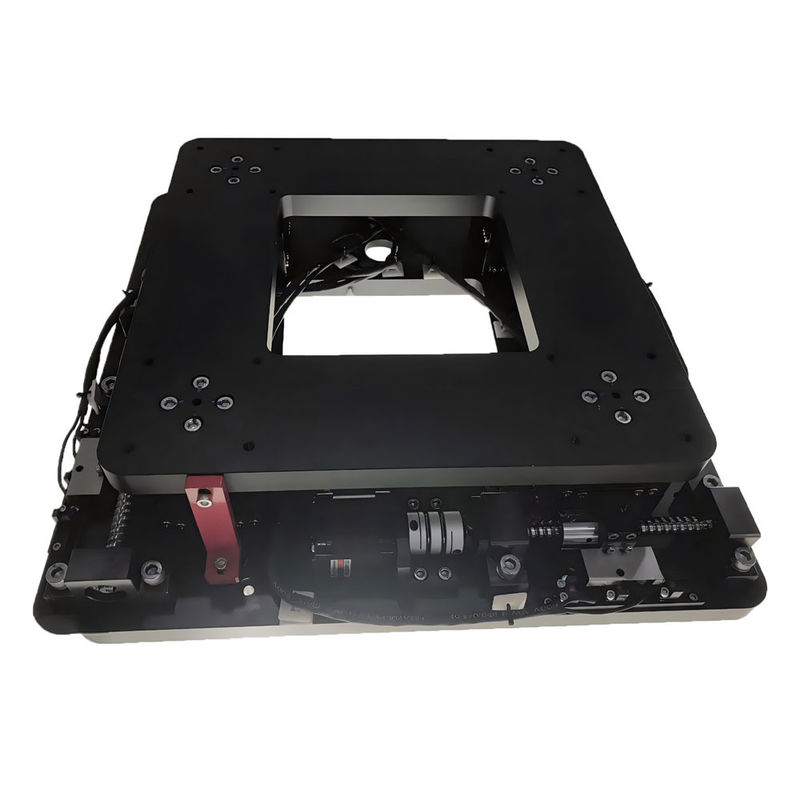

YK-XXY200 XXY UVW XYR 자동화 모션 컨트롤을 위한 고 정밀 정렬 플랜트 형태
1제품 개요
포지셔닝 플랫폼은 네 가지 유형으로 나눌 수 있습니다: XYθ 포지셔닝 플랫폼, UVW 포지셔닝 플랫폼, XXY 포지셔닝 플랫폼 및 XXYY 포지셔닝 플랫폼.그것은 각각 X 방향과 Y 방향 움직임을 제어하는 제어 장치와 정밀 조정 장치로 구성됩니다., 작업 플랫폼에 작업 조각의 위치와 각도를 조정하는 목적을 달성하기 위해.위치 플랫폼은 주로 고속 및 고 정밀 요구 사항의 자동화 응용 프로그램에서 사용됩니다., 웨이퍼 절단, 포장 탐지, PCB 제조 노출 기계 등
XYθ 위치 설정 플랫폼:
X 방향과 Y 방향의 모션 컨트롤 유닛으로 구성되어 있으며 위에서 회전 메커니즘이 있습니다.그것은 XY 비행에 작업 조각의 위치와 각을 제어 할 수 있습니다 객체 각도 또한 적절하다그 정확도는 일반적인 위치 플랫폼보다 높습니다.
UVW 위치 플랫폼:
X 방향의 모션 제어 모듈 2개 세트와 Y 방향의 모션 제어 모듈 1개 세트, 그리고 상단에 한 개의 회전 제어 축으로 구성된다.UVW 포지셔닝 플랫폼은 작업 평면의 모든 지점에 기초로 회전을 수행 할 수 있습니다, 플랫폼의 어떤 방향으로 수평으로 이동하는 동안.UVW 포지셔닝 플랫폼은 XYθ 3 축 구조에 비해 더 높은 정확성과 더 강한 구조적 경직성의 장점을 가지고 있습니다.설치 공간에 민감한 응용 시나리오에 매우 적합합니다.
XXY 플랫폼 플랫폼:
그것은 X 방향으로 이동 제어 모듈의 두 세트, Y 축 방향으로 이동 제어 모듈의 한 세트, 자유 축 이동 제어 모듈으로 구성됩니다.그것은 어떤 XXY 방향으로 이동하는 동안 다른 회전 각 θ를 생성 할 수 있습니다, 그리고 그 정확도는 매우 높습니다.
XXYY 짝짓기 플랫폼:
X축 모션 제어 모듈 2개 세트와 Y축 모션 제어 모듈 2개 세트로 구성되어 있으며, 가장 높은 정확성, 속도 및 강도와 함께 가장 복잡한 위치 플랫폼입니다.
응용 프로그램:
고 정밀 위치 시스템 내의 기계적 실행 부품으로, 반도체,시험 장비, LCD 및 광 제품 생산 기계 (광섬유, 광 렌즈 등), 노출 기계, 접착 기계, 마스크 인쇄 기계, WAFER 위치, 부품 설치PCB 굴착 기계, LCD 조명 기능 검사, 절단 기계, 스티커 필름 기계 (LCD / FPC), 온라인 인쇄 기계 등.
2제품 하이라이트
풍부한 크기의 구조
XXY의 기존의 공허하고 단단한 디자인은 플랫폼에 사용자의 다양한 디자인 요구를 충족시킬 수 있습니다.
얇고 고객 지향적인 디자인
공간 사용 미니 스테이지 xyθ 모듈 구조를 절약 하 고 중간 좌석이 없는 얇고 가벼운 기관을 실현 합니다.
홀 구조의 설계는 광학 검사 장치 또는 피치 테스터로 사용될 수 있습니다.
각 모션 트랙에 윤활 시스템을 추가하여 플랫폼의 사용 수명과 정확성을 향상시킵니다.
재료는 변형을 효과적으로 방지하기 위해 초냉면 처리로 처리되며 서비스 수명, 품질 및 효율성을 크게 향상시킵니다.
높은 정확성
± 1에서 ± 10μm 위치 조정 정밀도
높은 신뢰성
최대 80000 시간 평균 수명 시간은 자동화 응용 프로그램에서 플랫폼의 높은 신뢰성을 보여줍니다
사용 편리함
간단한 애플리케이션 인터페이스는 플랫폼의 간편한 운영과 고객 애플리케이션에 대한 빠른 통합을 가능하게 합니다.
장시간 보증
최대 3년의 보증은 고객들이 서비스 걱정 없이 이용할 수 있도록 합니다.
유연한 사용자 정의
고품질 및 빠른 유연한 사용자 정의 고객 요구에 따라
2명칭 규정
3주요 성능 사양
| 모델 | YK-XXY200 | ||||
| 위 테이블 | 200mm | ||||
| 테이블 아래 | 200mm | ||||
| 높이 | 85mm | ||||
| 반복된 위치 정확성 | U 레벨 ± 1μm | P 레벨 ± 3μm | E 레벨 ± 10 μm | ||
| 뇌졸중 | ±8mm | ||||
| 회전 각 | ±5° | ||||
| 나사 지름 | φ8mm | ||||
| 스루브 납 | 1mm | ||||
| 선형 궤도 | VR2 타입 | ||||
| 평면성 | ±0.025mm | ||||
| 운동의 평행성 | ±0.03mm | ||||
| 수평 부하 | 30kgf | ||||
| 시체 재료 | 알루미늄 합금 | ||||
| 표면 처리 | 아노드 검은색 | ||||
| 몸무게 | 80.33±2%kg | ||||
| 모터 타입 | 2단계 스텝 28 모터 | ||||
| 운전자 유형 | 엔지니어와 연락해주세요. | ||||
| 센서 | PM-L25 (NPN 정상적으로 닫힌) | ||||
3기계적 차원 (mm)
|
|
