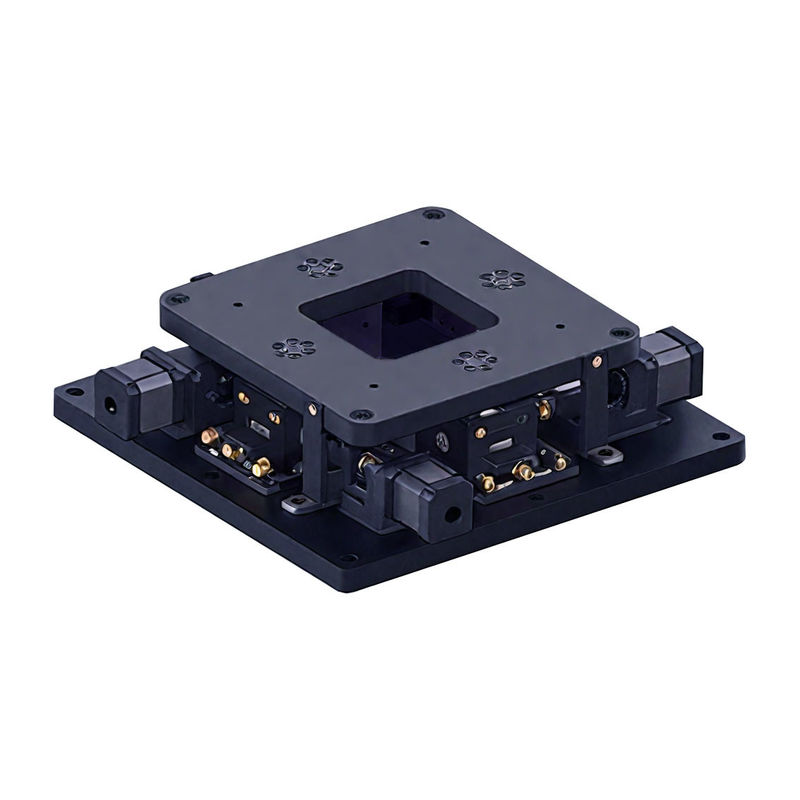

YK-XXY250 XXY UVW XYR 자동화 모션 컨트롤을 위한 고 정밀 정렬 플랜트 형태
1제품 개요
XXY 플랫폼은 X 방향의 모션 제어 모듈 2개 세트, Y 축 방향의 모션 제어 모듈 1개 세트, 자유 축 모션 제어 모듈으로 구성됩니다.그것은 어떤 XXY 방향으로 이동하는 동안 다른 회전 각 θ를 생성 할 수 있습니다, 그리고 그 정확도는 매우 높습니다.
XXY 위치 플랫폼은 원래 독일에서 시작되었습니다. 그것은 큰 바늘-압력 자기 스위치와 프레임 (프레임) 을 채택합니다.그래서 상단의 고정된 유리는 아래쪽 프레임과 결합될 수 있습니다..
일본에 도착한 후, 전기 3축 UVW 위치 플랫폼으로 변경되었습니다. 이 기반에서 엔지니어는 다시 크기와 높이를 줄였습니다.일반적인 XY 형태 위치 구조를 결합, 원본 자기 스위치를 모터로 구동되는 가이드 또는 크로스 가이드 라이로 구성된 3축 또는 4축 모션 제어 모듈로 전환했습니다.
고 정밀 위치 시스템 내의 기계적 실행 부품으로, 반도체,시험 장비, LCD 및 광 제품 생산 기계 (광섬유, 광 렌즈 등), 노출 기계, 접착 기계, 마스크 인쇄 기계, WAFER 위치, 부품 설치PCB 굴착 기계, LCD 조명 기능 검사, 절단 기계, 스티커 필름 기계 (LCD / FPC), 온라인 인쇄 기계 등.
XXY 위치 플랫폼 시스템 기능
2제품 하이라이트
높은 정확성
고 정밀 직선 가이드 레일, 슬라이드 블록, 스케이트 및 플랫폼에 다른 구성 요소를 사용하여,고 정밀 위치 및 전환을 달성하여 다양한 고 정밀 수준의 요구를 충족시킬 수 있습니다.± 1에서 ± 10μm 위치 조정 정밀은 고객 응용 프로그램의 높은 성능을 보장
빠르고 안정적
서보 모터와 같은 고 정밀 드라이브는 일반적으로 플랫폼에 사용되며 빠르고 안정적인 모션 제어 및 생산 효율성을 향상시킬 수 있습니다.
자동화 제어
포지셔닝 플랫폼의 제어 시스템은 일반적으로 자동화 및 지능형 제어 및 관리를 실현 할 수있는 디지털 제어 기술을 사용하여 인공 작동 강도를 줄일 수 있습니다.그리고 생산 효율과 제품 품질을 향상.
강력한 적용 가능성
플랫폼은 다양한 응용 시나리오와 프로세스 필요에 따라 사용자 정의 및 업그레이드 할 수 있습니다.
높은 신뢰성
고품질의 부품과 소재가 플랫폼에 채택됩니다. 엄격한 테스트와 검사 후에 높은 신뢰성과 안정성을 가지고 있으며 장기간 안정적인 운영을 보장 할 수 있습니다.
최대 80000 시간 평균 수명 시간은 자동화 응용 프로그램에서 플랫폼의 높은 신뢰성을 보여줍니다
사용 편리함
간단한 애플리케이션 인터페이스는 플랫폼의 간편한 운영과 고객 애플리케이션에 대한 빠른 통합을 가능하게 합니다.
장시간 보증
최대 3년의 보증은 고객들이 서비스 걱정 없이 이용할 수 있도록 합니다.
유연한 사용자 정의
고품질 및 빠른 유연한 사용자 정의 고객 요구에 따라
2명칭 규정
3주요 성능 사양
| 모델 | YK-XXY250 | ||||
| 위 테이블 | 250mm | ||||
| 테이블 아래 | 350mm | ||||
| 높이 | 95mm | ||||
| 반복된 위치 정확성 | U 레벨 ± 1μm | P 레벨 ± 3μm | E 레벨 ± 10 μm | ||
| 뇌졸중 | ±10mm | ||||
| 회전 각 | ±5° | ||||
| 나사 지름 | φ12mm | ||||
| 스루브 납 | 5mm | ||||
| 선형 궤도 | VR2 타입 | ||||
| 평면성 | ±0.025mm | ||||
| 운동의 평행성 | ±0.03mm | ||||
| 수평 부하 | 50kgf | ||||
| 시체 재료 | 알루미늄 합금 | ||||
| 표면 처리 | 아노드 검은색 | ||||
| 몸무게 | 140.2±2%kg | ||||
| 모터 타입 | 2단계 스텝 42 모터 | ||||
| 운전자 유형 | 엔지니어와 연락해주세요. | ||||
| 센서 | PM-L25 (NPN 정상적으로 닫힌) | ||||
3기계적 차원 (mm)
|
|
