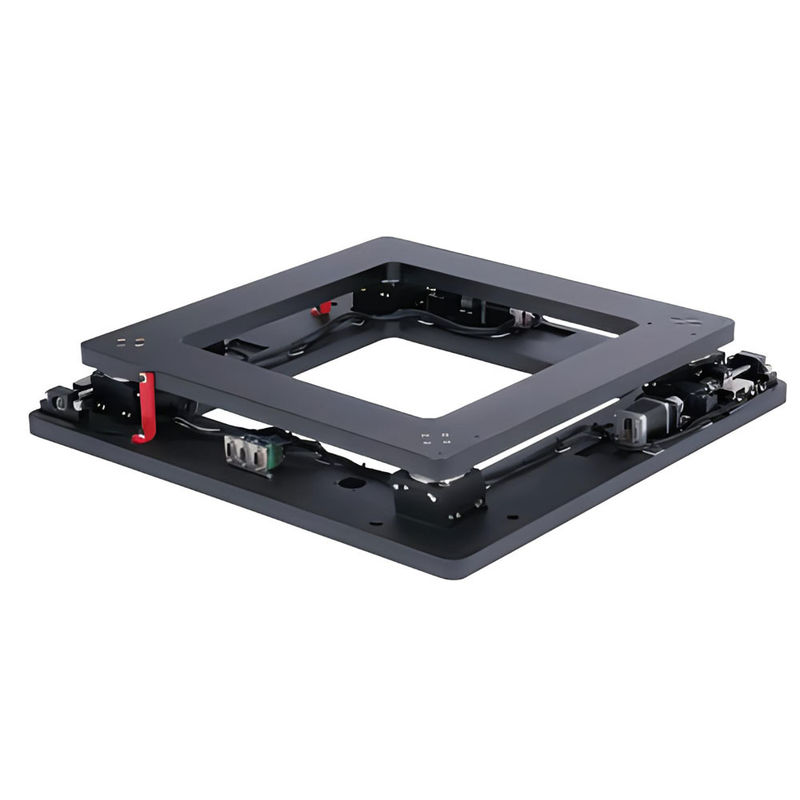

YK-XXY350 XXY UVW XYR 자동화 모션 컨트롤을 위한 고 정밀 정렬 플랜트 형태
1제품 개요
포지셔닝 플랫폼은 네 가지 유형으로 나눌 수 있습니다: XYθ 포지셔닝 플랫폼, UVW 포지셔닝 플랫폼, XXY 포지셔닝 플랫폼 및 XXYY 포지셔닝 플랫폼.
XYθ 포지셔닝 플랫폼
X 방향과 Y 방향의 모션 컨트롤 유닛으로 구성되어 있으며 위에서 회전 메커니즘이 있습니다.그것은 XY 비행에 작업 조각의 위치와 각을 제어 할 수 있습니다 객체 각도 또한 적절하다그 정확도는 일반적인 위치 플랫폼보다 높습니다.
UVW 위치 설정 플랫폼:
UVW 포지셔닝 플랫폼: X 방향의 모션 제어 모듈 2개 세트와 Y 방향의 모션 제어 모듈 1개 세트, 그리고 위에 있는 한 회전 제어 축으로 구성된다.UVW 포지셔닝 플랫폼은 작업 평면의 모든 지점에 기초로 회전을 수행 할 수 있습니다, 플랫폼의 어떤 방향으로 수평으로 이동하는 동안.UVW 포지셔닝 플랫폼은 XYθ 3 축 구조에 비해 더 높은 정확성과 더 강한 구조적 경직성의 장점을 가지고 있습니다.설치 공간에 민감한 응용 시나리오에 매우 적합합니다.
XXY 위치 설정 플랫폼:
XXY 플랫폼: X 방향의 모션 제어 모듈 2개 세트, Y 축 방향의 모션 제어 모듈 1개 세트, 자유 축의 모션 제어 모듈로 구성됩니다.그것은 어떤 XXY 방향으로 이동하는 동안 다른 회전 각 θ를 생성 할 수 있습니다, 그리고 그 정확도는 매우 높습니다.
XXY 위치 플랫폼 시스템 기능
1정렬 정확도는 상당히 높고 반응 속도는 또한 빠릅니다.
2십자 표시, 중앙 표시, 직선 교차점, 템플릿 및 물 방울 등 다양한 목표를 식별 할 수 있습니다.
3유연한 설치: 플랫폼과 카메라 모두 아래로 또는 위로 설치 될 수 있으며 직각 로봇 / 직각 모듈 Y 팔은 카메라를 움직입니다.
4다양한 통신 방법: 일련 통신 및 TCP / IP 통신을 지원하고 표준 MODBUS 프로토콜을 지원하며 다른 통신 방법을 사용자 정의 할 수 있습니다.
XXYY 위치 설정 플랫폼:
XXYY 짝짓기 플랫폼: X 축 모션 제어 모듈 2 세트와 Y 축 모션 제어 모듈 2 세트로 구성됩니다. 가장 높은 정확도로 가장 복잡한 위치 설정 플랫폼입니다.,속도와 강도.
응용 프로그램:
고 정밀 위치 시스템 내의 기계적 실행 부품으로, 반도체,시험 장비, LCD 및 광 제품 생산 기계 (광섬유, 광 렌즈 등), 노출 기계, 접착 기계, 마스크 인쇄 기계, WAFER 위치, 부품 설치PCB 굴착 기계, LCD 조명 기능 검사, 절단 기계, 스티커 필름 기계 (LCD / FPC), 온라인 인쇄 기계 등.
2제품 하이라이트
자동화 제어
포지셔닝 플랫폼의 제어 시스템은 일반적으로 자동화 및 지능형 제어 및 관리를 실현 할 수있는 디지털 제어 기술을 사용하여 인공 작동 강도를 줄일 수 있습니다.그리고 생산 효율과 제품 품질을 향상.
높은 정확성
고 정밀 직선 가이드 레일, 슬라이드 블록, 스케이트 및 플랫폼에 다른 구성 요소를 사용하여,고 정밀 위치 및 전환을 달성하여 다양한 고 정밀 수준의 요구를 충족시킬 수 있습니다..
± 1에서 ± 10μm 위치 조정 정밀도는 고객 응용 프로그램의 높은 성능을 보장합니다.
빠르고 안정적
서보 모터와 같은 고 정밀 드라이브는 일반적으로 플랫폼에 사용되며 빠르고 안정적인 모션 제어 및 생산 효율성을 향상시킬 수 있습니다.
높은 신뢰성
고품질의 부품과 재료가 플랫폼에 채택됩니다. 엄격한 테스트와 검사 후에 높은 신뢰성과 안정성을 가지고 있으며 장기간 안정적인 운영을 보장 할 수 있습니다.
최대 80000 시간 평균 수명 시간은 자동화 응용 프로그램에서 플랫폼의 높은 신뢰성을 보여줍니다
사용 편리함
간단한 애플리케이션 인터페이스는 플랫폼의 간편한 운영과 고객 애플리케이션에 대한 빠른 통합을 가능하게 합니다.
장시간 보증
최대 3년의 보증은 고객들이 서비스 걱정 없이 이용할 수 있도록 합니다.
유연한 사용자 정의
고품질 및 빠른 유연한 사용자 정의 고객 요구에 따라.플랫폼은 다양한 응용 시나리오와 프로세스 필요에 따라 사용자 정의 및 업그레이드 될 수 있습니다..
2명칭 규정
3주요 성능 사양
| 모델 | YK-XXY350 | ||||
| 위 테이블 | 350mm | ||||
| 테이블 아래 | 450mm | ||||
| 높이 | 105mm | ||||
| 반복된 위치 정확성 | U 레벨 ± 1μm | P 레벨 ± 3μm | E 레벨 ± 10 μm | ||
| 뇌졸중 | ±12mm | ||||
| 회전 각 | ±5° | ||||
| 나사 지름 | φ12mm | ||||
| 스루브 납 | 5mm | ||||
| 선형 궤도 | VR2 타입 | ||||
| 평면성 | ±0.03mm | ||||
| 운동의 평행성 | ±0.04mm | ||||
| 수평 부하 | 80kgf | ||||
| 시체 재료 | 알루미늄 합금 | ||||
| 표면 처리 | 아노드 검은색 | ||||
| 몸무게 | 220.2±2%kg | ||||
| 모터 타입 | 2단계 스텝 42 모터 | ||||
| 운전자 유형 | 엔지니어와 연락해주세요. | ||||
| 센서 | PM-L25 (NPN 정상적으로 닫힌) | ||||
